01"NAMUR" 型式的电磁阀配有螺纹连接口和贴面安装接口, "THREADED" 型式的电磁阀只具有螺纹连接口。

02所有的排气口均为螺纹接口, 可提供更好的环境保护, 特别适用于要求洁净的制药和食品行业。

03可避免液体, 粉尘或者其他杂质进入电磁阀。

压差：2 - 10 bar [1 bar = 100 kPa]

流量 (Qv在6 bar) 1100 l/min (ANR)

介质（*）	温度范围（TS）	密封材料（*）
经过滤空气或惰性气体	-25°C~+60°C	NBR（丁氰橡胶）+PUR（聚氨酯）

与流体接触的阀体材料，确认与阀体接触的介质在允许使用的介质范围内

20210415093325000289/resource/images/279b217e56944822b0b3ec89ed89da62_2.jpg

20210415093325000289/resource/images/279b217e56944822b0b3ec89ed89da62_4.jpg

电磁阀ASCO327系列

第1步

选择基本型号, 包括代表螺纹标准的前缀字母,见上一页的参数表示例: CMG551H401

第2步

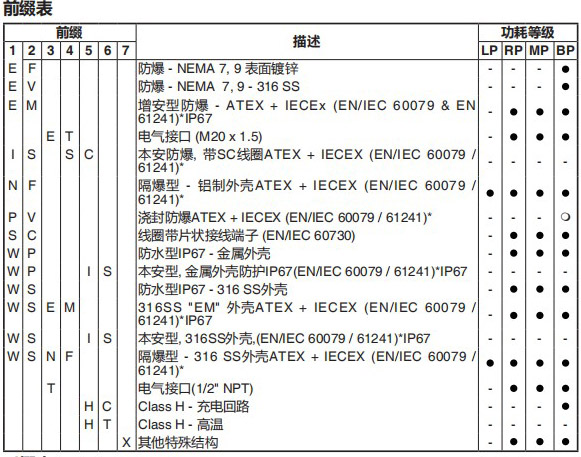

选择 (组合) 前缀，见上一页的参数表和本页的前缀表, 注意符合相关的功耗等级示例：VCEF

第3步

选择 (组合) 前缀, 见本页的后缀表, 注意符合相关的功耗等级

第4步

选择电压, 见下页的标准电压示例: 240V /60 Hz

第5步

型号/订购号示例:VCEFCMG551H401MO 230V /60 Hz

电磁阀ASCO327系列

阀的温度范围：阀的温度范围 (TS) 取决与密封件的材质, 正常工作情况下的介质的性质 (如: 蒸汽)

电磁头的温度范围：电磁头的温度范围取决于线圈的功耗等级 (LP, RP, MP或BP) 和必须遵循的安全规范

温度范围：电磁阀整体的工作温度范围是上述两者的上下限之间

线圈耐温等级：F

电气安全规范：IEC 335

标准电压：DC (=) 24V - 48V: 允许上下浮动±10% AC (~) 24V - 48V - 115V - 230V/50/60Hz; 可提供其他电压产品

电磁阀ASCO327系列

(1) 温度与密封材质有关

(2) 见下页的尺寸图

(3) 符合ATEX标准线圈和维修包, 请咨询ASCO

(4) AC (~) 限于127V/50/60Hz或125V/DC

- 不可用

可选项	安装
外部先导方式，TPL20547	发货时附多种语言版本安装使用说明书
其他螺纹标准	无安装方向限制
Ex mb/mD（前缀“PV”）提供其他长度的线圈	气源不要连接排气口3，阀体的结构特殊，不能够用作常开阀，特殊应用请咨询ASCO
符合“UL”，“CSA”标准的认证	标准接管螺纹8 = NPT (ANSI 1.20.3); G = G (ISO 228/1)
钢制外壳可改为1/2 NPT（前缀“T”）和M20*1.5（前缀“ET”）接头（铝或316 SS材质）	Ex e mb 前缀 "EM": 电磁头外壳上带有格兰, 适合导线外径尺寸7到12mm, 线圈内部或外部带地线接头
不锈钢要装螺钉，型号97802212(551系列）	Ex d前缀 "NF/WSNF" 外壳带标准1/2"NPT安装孔, M20x1.54 (前缀"ET") 可选, 两者均不提供电缆接线格兰
带两个消音器，G1/8，型号88100344（551系列）	销钉，安装螺栓和垫片在包装内
